Запчастини та аксесуари WAGNER ProSpray 4.23
Схеми корпусу, приводу, насоса, фільтра та всмоктування, а також аксесуари. Розгорніть потрібний вузол і натисніть на артикул для переходу до товару.
Як підібрати запчастину
Перевірте повну модель, напругу та регіональне виконання на заводській табличці. Інструкція ProSpray 4.23 2024 та сервісний каталог ProSpray 4.23 / Impact X 540i 2025 мають різну нумерацію. У спільному каталозі є деталі лише для Impact X 540i — не використовуйте їхні номери замість артикулів PS 4.23.
Ціну й наявність показує картка товару. Якщо ціна відсутня, залиште телефон для підбору. Вузол у зборі, окрема деталь і ремкомплект мають різні артикули. Кількість деталей на рисунку не означає кількість в упаковці. Початковий нуль у номері виробника може не відображатися в артикулі магазину.
Загальна схема ProSpray 4.23 — інструкція 2024
Інструкція 2467527 B, 11/2024, стор. 106. Окремо наведені ручка, опори, передня кришка без етикеток, комплект заглушок із 2 шт. та штовхач. Комплект гвинтів 2440442 має номер із цієї редакції. У сервісному каталозі 2025 року нумерація та деякі комплекти інші — дивіться наступний розділ.
| Поз. | Деталь / виконання | Номер виробника |
|---|---|---|
| 1 | Ручка у зборі | 2440400 |
| 2 | Етикетка ProSpray 4.23, поз. 2 інструкції | 2434934 |
| 3 | Права опора у зборі | 2441853A |
| 4 | Передня кришка без етикеток | 2425881A |
| 5 | Етикетка передньої кришки ProSpray 4.23 | 2434936 |
| 6 | Комплект заглушок, 2 шт. | 2469550 |
| 7 | Штовхач клапана у зборі | 2423819A |
| 8 | Скоба штовхача | 2423825 |
| 9 | Ліва опора у зборі | 2441852A |
| Комплект | Комплект гвинтів із переліку інструкції 2024 | 2440442 |
Кожухи, ручка й опори — сервісна схема 2025
Сервісний каталог 2472327 D, 06/2025, стор. 17. Тут наведені кожух двигуна ProSpray 4.23 2469545 і комплект гвинтів 2469544. Передня кришка 2425881A постачається без етикеток. Скоба 2423825 у таблиці має поз. 10, хоча на рисунку номер не показаний. Кожух та етикетки Impact X 540i зі спільного каталогу не підставлені замість деталей PS 4.23.
| Поз. | Деталь / виконання | Номер виробника |
|---|---|---|
| 1 | Комплект гвинтів кожуха, сервісна редакція 2025 | 2469544 |
| 2 PS4.23 | Кожух двигуна ProSpray 4.23 у зборі | 2469545 |
| 3 PS4.23 | Етикетка ProSpray 4.23, поз. 2 інструкції | 2434934 |
| 4 | Ручка у зборі | 2440400 |
| 5 | Права опора у зборі | 2441853A |
| 6 | Передня кришка без етикеток | 2425881A |
| 7 PS4.23 | Етикетка передньої кришки ProSpray 4.23 | 2434936 |
| 8 | Комплект заглушок, 2 шт. | 2469550 |
| 9 | Штовхач клапана у зборі | 2423819A |
| 10 | Скоба штовхача | 2423825 |
| 11 | Ліва опора у зборі | 2441852A |
Двигун, редуктор та електроніка — сервісна схема 2025
Сервісний каталог 2025: таблиця стор. 18, схема стор. 19. Двигун 2469556 — 230 В. Контролер PS 4.23 2469555, плата PCB 2455716A та кришка електронного блока 2469551 — різні позиції. Комплект кабелю 2469548 призначений для EU, 2469549 — для AUS; адаптери UK та CH мають окремі артикули. Підбирайте електричні компоненти за заводською табличкою й виконанням апарата.
| Поз. | Деталь / виконання | Номер виробника |
|---|---|---|
| 1 | Основний корпус у зборі | 2425407A |
| 2 | Шатун у зборі | 2426582A |
| 3 | Насосний блок у зборі | 2469554 |
| 4 | Внутрішній шланг високого тиску | 2426863 |
| 5 | Упорна шайба | 704-174 |
| 6 | Комплект шестерні та колінчастого вала | 2469546 |
| 7 | Електродвигун 230 В | 2469556 |
| 8 | Фільтр електромагнітних перешкод EMI | 2469553 |
| 9 | Потенціометр | 2423449 |
| 10 | Гвинт | 2426221 |
| 11 | Плата керування PCB | 2455716A |
| 12 PS4.23 | Кришка електронного блока ProSpray 4.23 у зборі | 2469551 |
| 13 PS4.23 | Етикетка панелі керування ProSpray 4.23 | 2434933 |
| 14 | Попереджувальна етикетка | 558887 |
| 15 | Комплект ручки регулятора тиску | 2469547 |
| 16 | Вимикач живлення | 2420453 |
| 17 PS4.23 | Контролер ProSpray 4.23 у зборі | 2469555 |
| 18 | Запобіжник 8 А | 9852344 |
| 19 EU | Комплект мережевого кабелю, EU | 2469548 |
| 19 AUS | Комплект мережевого кабелю, AUS | 2469549 |
| 20 | Гвинт заземлення | 9800340 |
| 21 | Кришка фільтра | 2466278 |
| 22 UK | Адаптер Schuko, виконання UK | 2304143 |
| 23 CH | Адаптер Schuko, виконання CH | 2463396 |
Фільтр апарата — інструкція 2024
Інструкція 2024, стор. 107. Кришка 2469558 включає ущільнювальне кільце; сердечник 2424932 та біла вставка 2424933 наведені окремо. Це фільтр апарата, а не фільтр у руків’ї пістолета. Додаткові деталі корпусу й датчик тиску показані у сервісній схемі нижче.
Фільтр у зборі, корпус та датчик тиску — схема 2025
Сервісний каталог 2025, стор. 20. 2471169 — фільтр у зборі; 2469557 — комплект корпусу; 2471167 — датчик тиску; 2471168 — перепускний клапан у зборі. Номери позицій відрізняються від інструкції 2024 року: наприклад, манометр тут поз. 9, у попередній схемі — поз. 5.
| Поз. | Деталь / виконання | Номер виробника |
|---|---|---|
| Комплект | Фільтр апарата у зборі | 2471169 |
| 1 | Кришка фільтра з ущільнювальним кільцем | 2469558 |
| 2 | Сердечник фільтра | 2424932 |
| 3 | Фільтрувальна вставка, біла | 2424933 |
| 4 | Комплект корпусу фільтра | 2469557 |
| 5 | Датчик тиску | 2471167 |
| 6 | Ущільнювальне кільце | 700-537 |
| 7 | Перепускний клапан у зборі | 2471168 |
| 8 | Фітинг | 2442856 |
| 9 | Манометр | 252776 |
| 10 | Вихідний штуцер шланга | 227-006 |

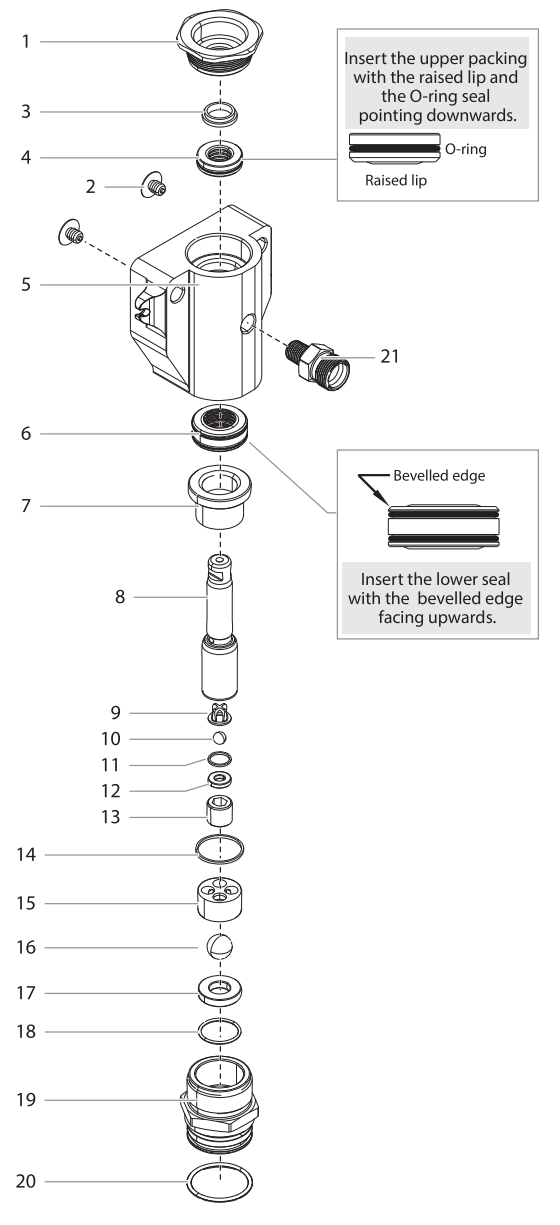

Насос, поршень, клапани та ремкомплекти
Інструкція 2024: схема стор. 108, перелік стор. 109; показаний рисунок із сервісного каталогу 2025, стор. 21, з тією самою нумерацією. 2420580A — поршень, поз. 8–13; 805-845 — комплект вихідного клапана, поз. 9–12, 14; 805-846 — комплект впускного клапана, поз. 14–18. 290201 — повний ремкомплект PS 4.23: поз. 3, 4, 6, 9–11, 14, 16, 17; 558728 — ущільнення з поз. 3, 4, 6. Комплект Impact X 540i 704-586B у підбір PS 4.23 не включений. Деталі без окремого артикула підбирайте за складом сервісного комплекту.
| Поз. | Деталь / виконання | Номер виробника |
|---|---|---|
| 1 | Гайка ущільнень насоса | 2420537 |
| 2 | Заглушка | 704-358 |
| 3 | Напрямна поршня | 700-587 |
| 5 | Корпус насоса | 2426476A |
| 7 | Втулка | 552489 |
| 8–13 | Поршень у зборі, поз. 8–13 | 2420580A |
| 9–12,14 | Комплект вихідного клапана | 805-845 |
| 14–18 | Комплект впускного клапана | 805-846 |
| Комплект | Повний ремкомплект ущільнень ProSpray 4.23 | 290201 |
| 3,4,6 | Комплект ущільнень ProSpray 4.23, поз. 3, 4, 6 | 558728 |

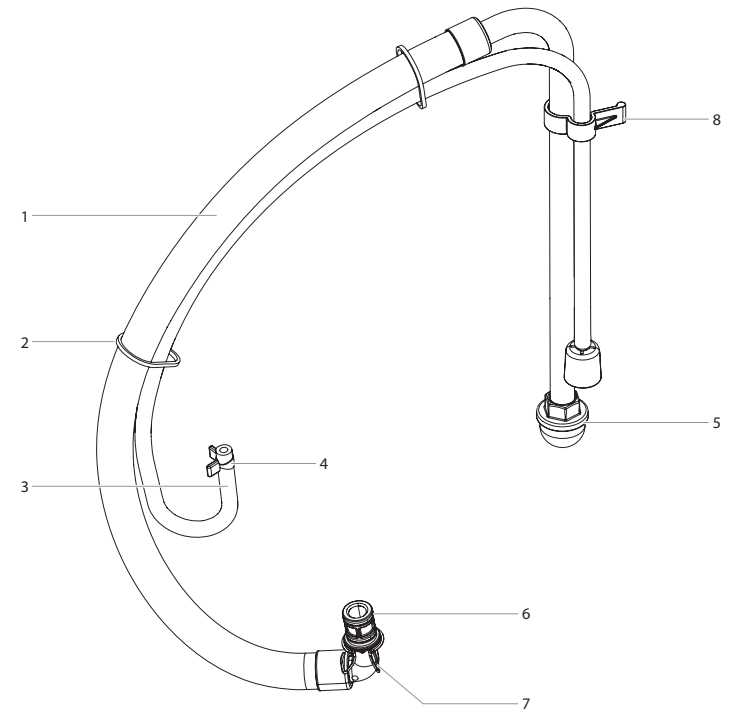

Всмоктувальна система та зворотний шланг
Інструкція 2024, стор. 110; сервісний каталог 2025, стор. 22. 2440409 — повна всмоктувальна система. 2426336 включає поз. 1 та 5–7, а зворотний шланг 2426337 — поз. 3 та 4. Не плутайте повний комплект зі шлангом або окремим фільтром.
| Поз. | Деталь / виконання | Номер виробника |
|---|---|---|
| Комплект | Всмоктувальна система у зборі | 2440409 |
| 1 (1,5–7) | Всмоктувальний шланг, поз. 1, 5–7 | 2426336 |
| 3 (3,4) | Зворотний шланг зі скобою, поз. 3 та 4 | 2426337 |
| 4 | Скоба зворотного шланга | 327226 |
| 5 | Всмоктувальний фільтр | 700-805 |
| 6 | Ущільнювальне кільце | 9871105 |
| 7 | Фіксувальна скоба | 9822526 |
| 8 | Скоба шлангів | 2427391 |
Пістолети, шланги, фільтри й засоби догляду
Інструкція 2024: схема стор. 104, перелік стор. 105. Vector Pro та Vector Grip із курками на 2 і 4 пальці мають окремі артикули. Для штанг 0296441 / 0296442 в англійській і німецькій колонках зазначена різьба G 7/8″. Фільтри пістолета наведені упаковками по 10 шт.; EasyClean 2412656 — 1 л.
| Поз. | Деталь / виконання | Номер виробника |
|---|---|---|
| 1 2 пальці | Пістолет Vector Pro, курок на 2 пальці | 0538041 |
| 1 4 пальці | Пістолет Vector Pro, курок на 4 пальці | 0538040 |
| 1 Grip 2 | Пістолет Vector Grip, курок на 2 пальці | 0538042 |
| 1 Grip 4 | Пістолет Vector Grip, курок на 4 пальці | 0538043 |
| 2 120cm | Подовжений пістолет, 120 см, різьба G 7/8″ | 0296441 |
| 2 200cm | Подовжений пістолет, 200 см, різьба G 7/8″ | 0296442 |
| 3 | Валик із подачею фарби IR-100 | 0345010 |
| 4 15m | Шланг високого тиску DN6, 15 м, 1/4″ | 9984574 |
| 4 30m | Шланг високого тиску DN6, 30 м, 1/4″ | 9984575 |
| 5 | З’єднувач шлангів 1/4″ × 1/4″ | 0034038 |
| 6 | Система попередньої фільтрації Metex | 0034950 |
| 6 | Сітки Metex для лаків, 5 шт. | 0034952 |
| 6 | Сітки Metex для дисперсій, 5 шт. | 0034951 |
| 7 червоний | Фільтри пістолета, червоні, 180 mesh, 10 шт. | 0097022 |
| 7 жовтий | Фільтри пістолета, жовті, 100 mesh, 10 шт. | 0097023 |
| 7 білий | Фільтри пістолета, білі, 50 mesh, 10 шт. | 0097024 |
| 7 зелений | Фільтри пістолета, зелені, 30 mesh, 10 шт. | 0097025 |
| 8 | Набір TipClean для очищення й зберігання сопел | 2400214 |
| 8 | Мастило EasyGlide, 118 мл | 0508619 |
| 8 | Засіб EasyClean, 1 л | 2412656 |
Подовжувачі сопла та шарнірні штанги
Інструкція 2024, стор. 49. Подовжувачі сопла мають різьбу G; шарнірні подовжувачі 0,9 та 1,8 м наведені без сопла. Перед постачанням перевіряйте комплектацію та приєднувальну різьбу за карткою товару.
| Поз. | Деталь / виконання | Номер виробника |
|---|---|---|
| 12.5cm G | Подовжувач сопла, 12,5 см, різьба G | 2418853 |
| 25cm G | Подовжувач сопла, 25 см, різьба G | 2418854 |
| 50cm G | Подовжувач сопла, 50 см, різьба G | 2418855 |
| 75cm G | Подовжувач сопла, 75 см, різьба G | 2418856 |
| 0.9m | Подовжувач із шарніром, 0,9 м | 2418862 |
| 1.8m | Подовжувач із шарніром, 1,8 м | 2418863 |
Системи підігріву матеріалу TempSpray
Інструкція 2024, стор. 51. Базові TempSpray H 126 / H 226 / H 326 та комплекти Spraypack мають різні артикули. H 126 Spraypack включає Vector Grip і FineFinish 410, H 226 — AG 14 та HEA 517, H 326 — AG 14 та HEA 521. Підбирайте систему за матеріалом і потрібною довжиною шланга.
| Поз. | Деталь / виконання | Номер виробника |
|---|---|---|
| H126 | TempSpray H 126, базовий комплект, DN6, 10 м | 2311659 |
| H126 Spraypack | TempSpray H 126 Spraypack із пістолетом Vector Grip | 2311852 |
| H226 | TempSpray H 226, базовий комплект, DN10, 15 м | 2311660 |
| H226 Spraypack | TempSpray H 226 Spraypack із пістолетом AG 14 та HEA 517 | 2311853 |
| H326 | TempSpray H 326, базовий комплект, DN10, 30 м | 2311661 |
| H326 Spraypack | TempSpray H 326 Spraypack із пістолетом AG 14 та HEA 521 | 2311854 |
Сопла HEA ProTip — від 0.011″ до 0.021″
Інструкція 2024, стор. 50. Наведені повні артикули типорозмірів із таблиці HEA та відповідні кольори фільтра пістолета. Фільтр пістолета не замінює вставку фільтра апарата. Сопло підбирають за матеріалом, допустимою продуктивністю апарата й шириною факела.
| Поз. | Деталь / виконання | Номер виробника |
|---|---|---|
| 211 | HEA ProTip 211: 20°, 0.011″; фільтр червоний | 0554211 |
| 311 | HEA ProTip 311: 30°, 0.011″; фільтр червоний | 0554311 |
| 411 | HEA ProTip 411: 40°, 0.011″; фільтр червоний | 0554411 |
| 213 | HEA ProTip 213: 20°, 0.013″; фільтр червоний | 0554213 |
| 313 | HEA ProTip 313: 30°, 0.013″; фільтр червоний | 0554313 |
| 413 | HEA ProTip 413: 40°, 0.013″; фільтр червоний | 0554413 |
| 415 | HEA ProTip 415: 40°, 0.015″; фільтр жовтий | 0554415 |
| 515 | HEA ProTip 515: 50°, 0.015″; фільтр жовтий | 0554515 |
| 615 | HEA ProTip 615: 60°, 0.015″; фільтр жовтий | 0554615 |
| 417 | HEA ProTip 417: 40°, 0.017″; фільтр білий | 0554417 |
| 517 | HEA ProTip 517: 50°, 0.017″; фільтр білий | 0554517 |
| 617 | HEA ProTip 617: 60°, 0.017″; фільтр білий | 0554617 |
| 519 | HEA ProTip 519: 50°, 0.019″; фільтр білий | 0554519 |
| 619 | HEA ProTip 619: 60°, 0.019″; фільтр білий | 0554619 |
| 421 | HEA ProTip 421: 40°, 0.021″; фільтр білий | 0554421 |
| 521 | HEA ProTip 521: 50°, 0.021″; фільтр білий | 0554521 |
| 621 | HEA ProTip 621: 60°, 0.021″; фільтр білий | 0554621 |
Підбір у сервісі та оригінальна документація
Для підбору підготуйте фото заводської таблички, вузла та старої деталі, номер позиції й артикул. Залиште своє ім’я та телефон у формі — ми передзвонимо й допоможемо з підбором.
