Запчастини WAGNER W 600 FLEXiO 18V: насадки, корпус і живлення

Знайдіть деталь за схемою та номером виробника. Окремо перевірте виконання насадки й платформу акумулятора — одного позначення «18V» недостатньо.

Чи підходить ця запчастина до вашого W 600?

Звірте шильдик: цей каталог призначений для W 600 FLEXiO 18V. Деталі корпусу W 590 не підставляємо за зовнішньою схожістю.
Визначте насадку: Wall Extra I-SPRAY — для настінних фарб, Standard / Wood&Metal — для відповідних лаків, емалей і лазурей.
Зніміть акумулятор. У насадці Standard відкрутіть бачок, зніміть його ущільнення та перевірте маркування всередині: без позначення / R або AR / AU.
Звірте номер деталі та її форму. Для підбору підготуйте фото шильдика, насадки й старої деталі.

Схеми 23–25 і таблиці нижче відповідають наданій інструкції 2424595 C, редакція 06/2023, розділ 22, EN с. 38–39. Зображений вузол не означає, що всі його деталі входять у комплект конкретного товару.

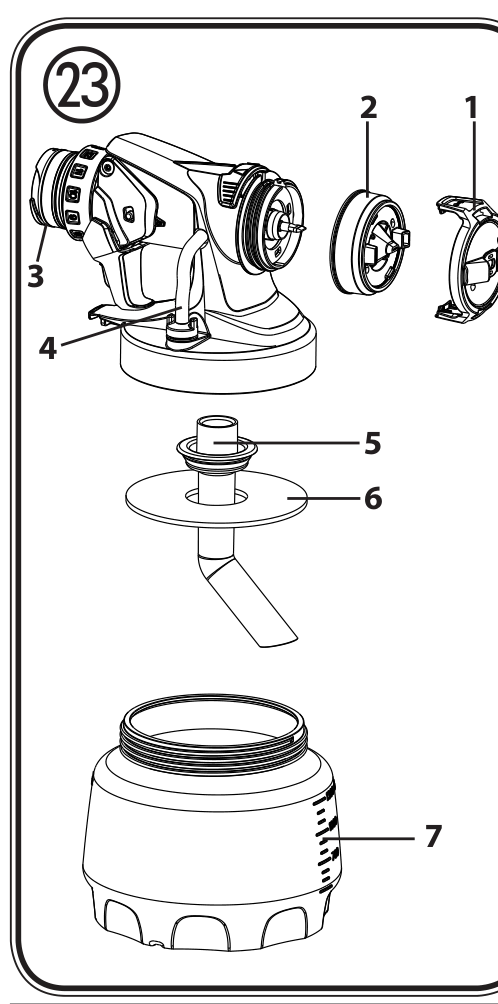

Wall Extra I-SPRAY 1300 мл — схема 23

Поз.	Деталь / виконання	Номер замовлення
—	Насадка I-SPRAY у зборі з бачком 1300 мл	2361 746
1	Повітряний ковпачок	2382 753
2	Накидна гайка та сопло	2382 751
3	Ущільнювальне кільце насадки	2362 875
4	Вентиляційний шланг, кришка клапана та мембрана — комплект	2382 754
5	Всмоктувальна трубка	2389 021
6	Ущільнення бачка	2389 023
7	Бачок 1300 мл із кришкою для I-SPRAY	2305 155

Номери позицій наведені за рисунком 23. Комплект клапана 2382754 для цього виконання не слід плутати з комплектом 2304027 стандартної або ранньої насадки.

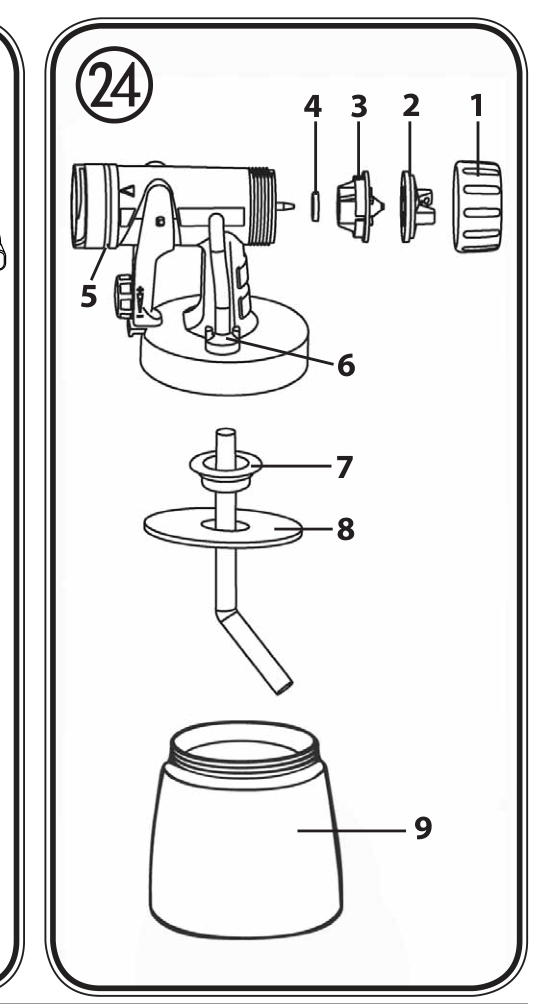

Standard / Wood&Metal 800 мл — схема 24, R / AR / AU

Поз.	Деталь / виконання	Номер замовлення
—	Насадка Standard у зборі з бачком 800 мл	2361 730

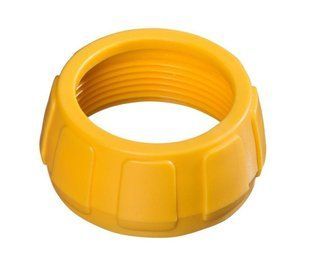

1	Накидна гайка	2362 873
2	Повітряний ковпачок	2362 877 Старий артикул: 2319305
3	Сопло	2362 878
4	Ущільнення сопла	0417 706
5	Ущільнювальне кільце насадки	2362 875
6	Вентиляційний шланг, кришка клапана та мембрана — комплект	2304 027
7	Трубка: без маркування або R	2362 876
7	Трубка: маркування AR або AU	2367 410
8	Ущільнення бачка: без маркування або R	2323 039
8	Ущільнення бачка: маркування AR або AU	2370 527
9	Бачок 800 мл із кришкою	0413 909

Для позицій 7 і 8 орієнтуйтеся на маркування насадки: трубка 2362876 і ущільнення 2323039 — без позначення / R; трубка 2367410 і ущільнення 2370527 — AR / AU. Це варіанти насадки, а не акумулятора.

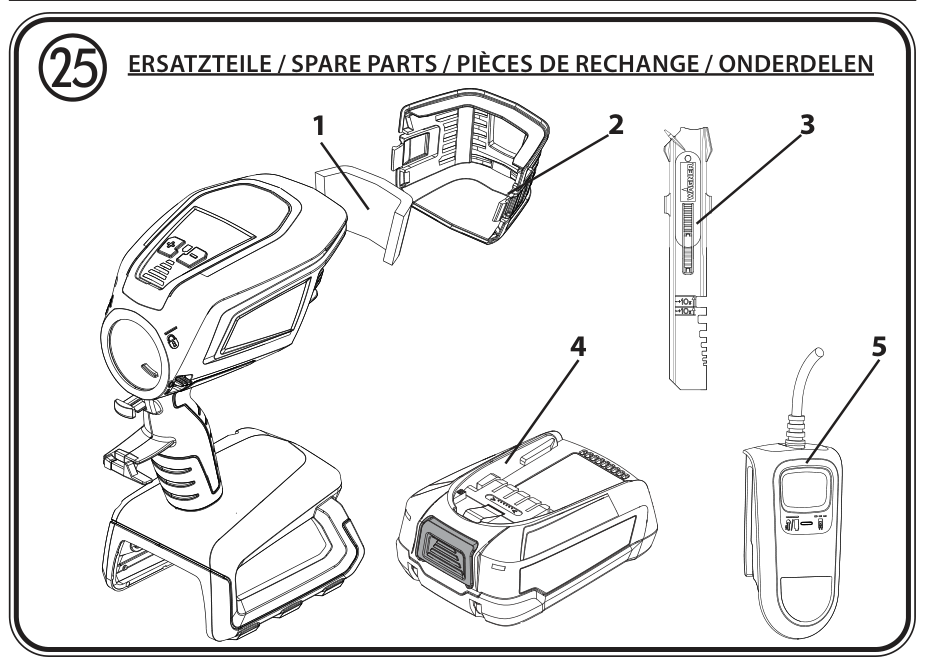

Корпус, фільтр і живлення — схема 25

У корпусі W 600 використовуйте фільтр 2430342 та кришку 2430341. Фільтри й кришки W 590 мають інші номери.

WAGNER W 600 FLEXiO 18V — схема 25 корпусу, акумулятора та зарядного пристрою

Схема 25 в оригінальній інструкції — сторінка PDF 8

Поз.	Деталь	Номер виробника
1	Повітряний фільтр	2430342
2	Кришка повітряного фільтра	2430341
3	Паличка для перемішування	2304 419
4	Акумулятор PBA 18V, 2,5 Ah — номер WAGNER за інструкцією	2432719
5	Зарядний пристрій AL 1810 CV, EU — номер за інструкцією	2432723
—	Starter Kit 18V EU: акумулятор і зарядний пристрій	2448616
—	Мастило; на схемі не показане	2315 539

В інструкції також наведено британські виконання: зарядний пристрій 2432724 та Starter Kit 2448617. Для українського замовлення не підставляйте їх замість EU автоматично.

Який акумулятор і зарядний пристрій потрібні?

BOSCH POWER FOR ALL, PBA 18V — щонайменше 2,5 Ah. Саме таку вимогу встановлює розділ 4 інструкції W 600. Перевіряйте платформу й модель, а не лише напругу.

Bosch PBA 18V 2,5 Ah, артикул Bosch 1600A005B0 — у нашій картці також зазначено номер WAGNER 2432719; одна батарея, без зарядного пристрою.
AL 1810 CV EU — наявна картка зарядного пристрою, артикул магазину 2421516. В інструкції номер EU — 2432723. Артикули не прирівнюємо автоматично: звіряємо модель AL 1810 CV, вилку EU та маркування перед замовленням.

Starter Kit 2448616 наведено довідково; можливість його постачання уточніть. Акумулятор і зарядний пристрій не слід вважати частиною комплектації кожної версії W 600 — орієнтуйтеся на конкретну картку апарата.

Додаткові аксесуари, звірені з WAGNER

Насадку підбирайте під матеріал і завдання, а бачок — до насадки. Додаткові аксесуари купуються окремо.

Wall Extra I-SPRAY 1300 мл — 2361746
Wall Extra I-SPRAY 1800 мл — 2361749

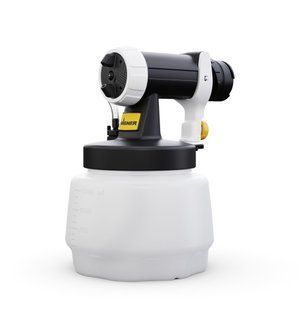

Wall Extra Texture — для відповідних текстурних матеріалів — 2361754
Wood&Metal Standard 800 мл — 2361730
Wood&Metal Brilliant 600 мл — 2361738
Wood&Metal Corner&Reach 600 мл — 2361742
Wood&Metal Detail 250 мл — 2361744
Wood&Metal Large 1400 мл — 2361736
Wood&Metal Gravity 150/600 мл — 2412884
Подовжувач Universal Extra Extension 60 см — 2361756
Бачок I-SPRAY 1300 мл — 2305155
Бачок I-SPRAY 1800 мл — 2304025
Бачок Wood&Metal 800 мл — 413909
Бачок Wood&Metal 600 мл — 414906
Бачок Wood&Metal 250 мл — 417922
Бачок Wood&Metal 1400 мл — 417921
Набір щіток для очищення HVLP — 2354639
Лійки для заповнення, 3 шт. — 2304028
Маскувальний набір Universal Extra — 2363625
Маскувальний набір Universal Extra Premium — 2316444

Бачки I-SPRAY і Wood&Metal належать до різних виконань. Деталі насадки Standard не підставляйте до I-SPRAY. XVLP-адаптер для банок 2350692 у рекомендації W 600 не включено.

Що перевірити при несправності та як доглядати

Не вмикається: перевірте бічний перемикач, заряд і правильне встановлення сумісного акумулятора.
Матеріал не подається або факел пульсує: перевірте рівень фарби, всмоктувальну трубку, герметичність бачка та вентиляційний канал.
Розпилення нерівномірне: очистіть сопло та ковпачок, перевірте підготовку фарби, налаштування повітря й стан фільтра.
Фарба у вентиляційному шлангу: зупиніть роботу та перевірте діафрагму й клапан.

Перед очищенням і заміною деталей зніміть акумулятор. Турбіну, акумулятор та зарядний пристрій не занурюйте у рідину. Не очищайте отвори сопла гострими металевими предметами. Не працюйте без повітряного фільтра; ремонт електричних вузлів доручайте сервісу.
