Чи підходить вам цей аксесуар?
1
Умови підбору
Звірте артикул, різьбу, допустимий тиск, матеріал і версію апарата. Допустимий тиск системи обмежений компонентом з найнижчим паспортним значенням.
2
Потрібна перевірка перед покупкою
Схожий вигляд не означає взаємозамінність. Якщо сумніваєтеся, надішліть менеджеру модель і фото маркування вашого обладнання.
1
ProSpray 3.39 — застосування
ProSpray 3.39. Виконання, документи та позиції дивіться в окремій таблиці опису.
1
HeavyCoat HC 950 / 970 / SSP
HC 950 / 950 SSP / 970 / 970 SSP. Позиції та відмінності виконань наведено в таблицях опису.
Переваги для вашої роботи
1
Застосування
Поворотне професійне Airless-сопло для широкого спектра придатних покриттів.
2
Очищення та зберігання
Твердосплавна робоча частина; можливість розвороту допомагає очищати засмічення за інструкцією.
3
Постачання
У постачанні фільтр і подвійне ущільнення; соплотримач та пістолет добирають окремо.
Комплектація
1

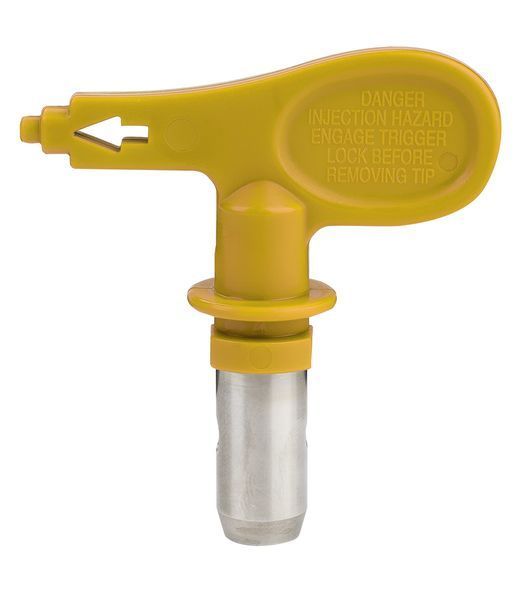

Сопло WAGNER TradeTip 3 533
Позиція постачання — Сопло WAGNER TradeTip 3 533. Одна позиція зазначеного артикула. Пов’язані компоненти добираються окремо, якщо їх прямо не зазначено в комплекті.
Що підготувати до роботи?
1
Відповідне обладнання
відповідна система та приєднання, наведені в характеристиках
Як почати роботу
1
Підготуйте систему
Вимкніть апарат, скиньте тиск за його інструкцією та зафіксуйте курок перед монтажем. Перевірте чистоту й цілісність з’єднання.
2
Перевірте результат
Виконайте пробне нанесення або перевірку роботи за інструкцією системи.
Очищення та зберігання
1
Очищення
Промивайте від залишків матеріалу дозволеною виробниками матеріалу й апарата рідиною. Не пошкоджуйте отвори сопел і сітку фільтра металевими предметами. Висушуйте й оглядайте деталі перед зберіганням.
2
Огляд
Оглядайте приєднання, робочі поверхні й ущільнення; пошкоджені компоненти замінюйте відповідними деталями.
Часті питання
Чи можна обрати лише за зовнішнім виглядом?
Ні. Зіставте артикул, модель і версію обладнання. Потрібні параметри наведені у характеристиках та документації.
Що повідомити менеджеру для підбору?
Назвіть модель апарата, потрібну операцію й матеріал. За можливості додайте фото шильдика та деталі, яку замінюєте.
Чи можна об’єднати із супутнім приладдям?
Так, допоможемо перевірити взаємну сумісність компонентів. Склад постачання цієї позиції наведено в окремому блоці комплектації.
Документація: інструкції 0537864 C (11/2018) та 0528940 H (09/2014), брошури HeavyCoat 2021 та приладдя 2358099 (09/2017). Модель HC 950 / HC 970, SSP, електропривод 230 / 400 В або бензиновий Convertokit звіряють за шильдиком. Номери позицій діють у межах конкретної редакції та рисунка.

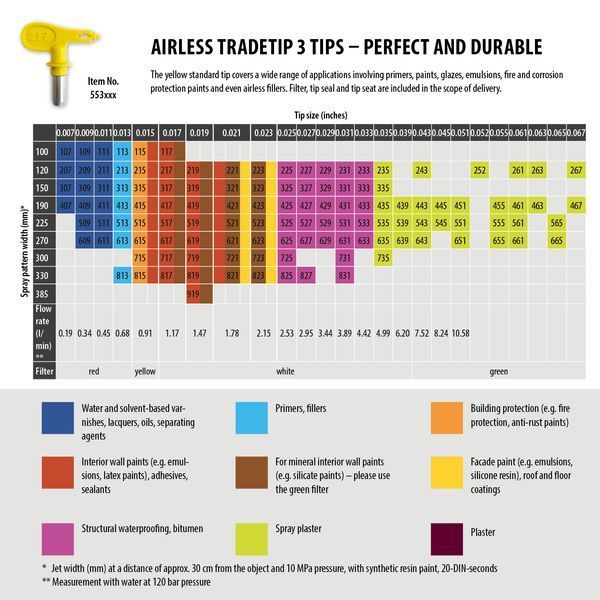

Сітка TradeTip 3: HeavyCoat 2021, PDF 5. Відібрані отвори в межах HC 950 до 0,052″ і HC 970 до 0,056″; 0,055″ наведені лише для HC 970 / SSP. Для матеріалу підбирають отвір, кут, фільтр та робочий тиск; максимальний розмір не є рекомендацією для кожного покриття. Ширина факела — за таблицею виробника.
У сітці брошури надруковане тризначне маркування сопла та префікс сімейства 553xxx. Повний код цієї картки зіставлено з цим маркуванням; номер маркування не є номером монтажної позиції насоса.
Джерело
Модель / виконання
Вузол
PDF · позиція
Код джерела / каталогу
Назва
WAGNER HeavyCoat Familie · 2021
HC 950 / 950 SSP / 970 / 970 SSP
Сопла TradeTip 3 — HC 950 до 0,052″ / HC 970 до 0,056″
5 · 533
0553533
Сопло TradeTip 3 533, 50°, 0,033″
Позначення та кількість у вузлі не визначають фасування товару. Зображення всього вузла не означає постачання всіх показаних деталей.
Сопла TradeTip 3 — HC 950 до 0,052″ / HC 970 до 0,056″ · PDF 5
Повна сторінка джерела з усіма позначеннями. Натисніть для збільшення. Позицію звіряйте з таблицею цієї редакції.
WAGNER HeavyCoat Familie · 2021 · PDF 5
Раніше підтверджені відомості та схеми інших моделей або редакцій
Схеми деталювання та редакції ProSpray 3.39
Основне джерело — WAGNER 0558975 Q, 01/2021, моделі 0558008 та 0558040. Окремо вказані Word-перелік 2021, попередня інструкція 0558 975L (05/2014) та сервісний перелік 2012. Для ProSpray 3.39 Connect діють власні документи. Нумерація позицій стосується лише зазначеної схеми й редакції.
Таблиця на стор. 62–63 PDF. Для ProSpray 3.39 мануал вказує максимум 0.039″ / 0,99 мм. Нижче наведені лише розміри до цієї межі; більші сопла із загальної таблиці не включені. Кут визначає перша цифра, отвір — останні дві. Вибір також залежить від в’язкості матеріалу та робочого тиску.
Джерело
Вузол
Сторінка / позиція
Артикул у джерелі
Позначення
WAGNER 0558975 Q · 01/2021 · 220–240 V
Сопла TradeTip 3 до 0.039″ та соплотримачі
PDF 62–63 / 533
0553533
Сопло TradeTip 3 533, 50°, 0.033″
Таблиця відтворює записи джерел, а не додатковий склад упаковки товару. Кількість деталей у конструкції не означає фасування продажної позиції. Рядки Word наведено текстовою таблицею; номери різних джерел не слід вважати замінами без перевірки.
Пістолет і розпилювальне приладдя — довідковий рисунок · PDF 130
Ілюстрація приладдя PDF 130. Точний типорозмір сопла наведено в таблиці вище й таблиці сопел PDF 62–63. Загальний рисунок не надає кожному соплу окремої позиції насоса. Максимальний розмір для ProSpray 3.39 — 0,039″ / 0,99 мм.
