Запчастини та аксесуари WAGNER Control Pro 300 Move 18V

1. Звірте назву Control Pro 300 Move 18V на шильдику. Каталог складено за інструкцією 2458933 D, 09/2024.

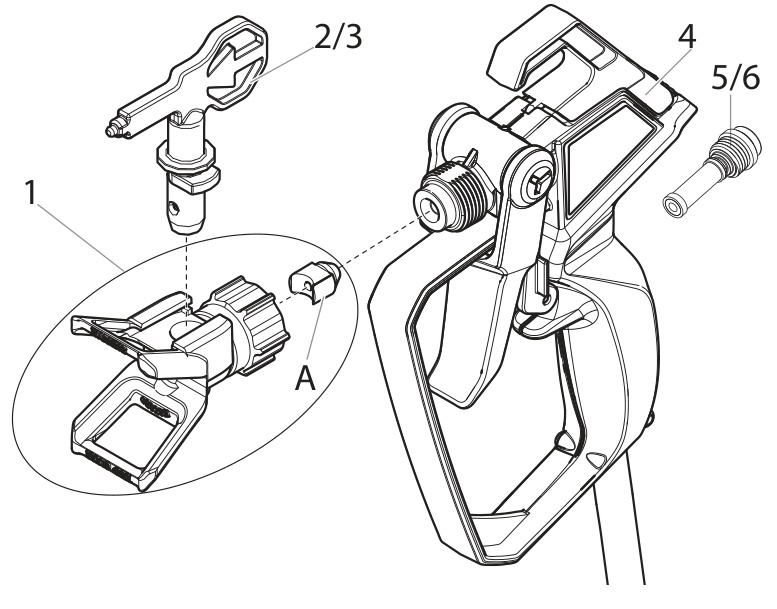

2. Перевірте встановлений пістолет: ці таблиці фільтрів і соплотримача стосуються T2. Після заміни пістолета комплектуючі підбирають до його фактичної моделі.

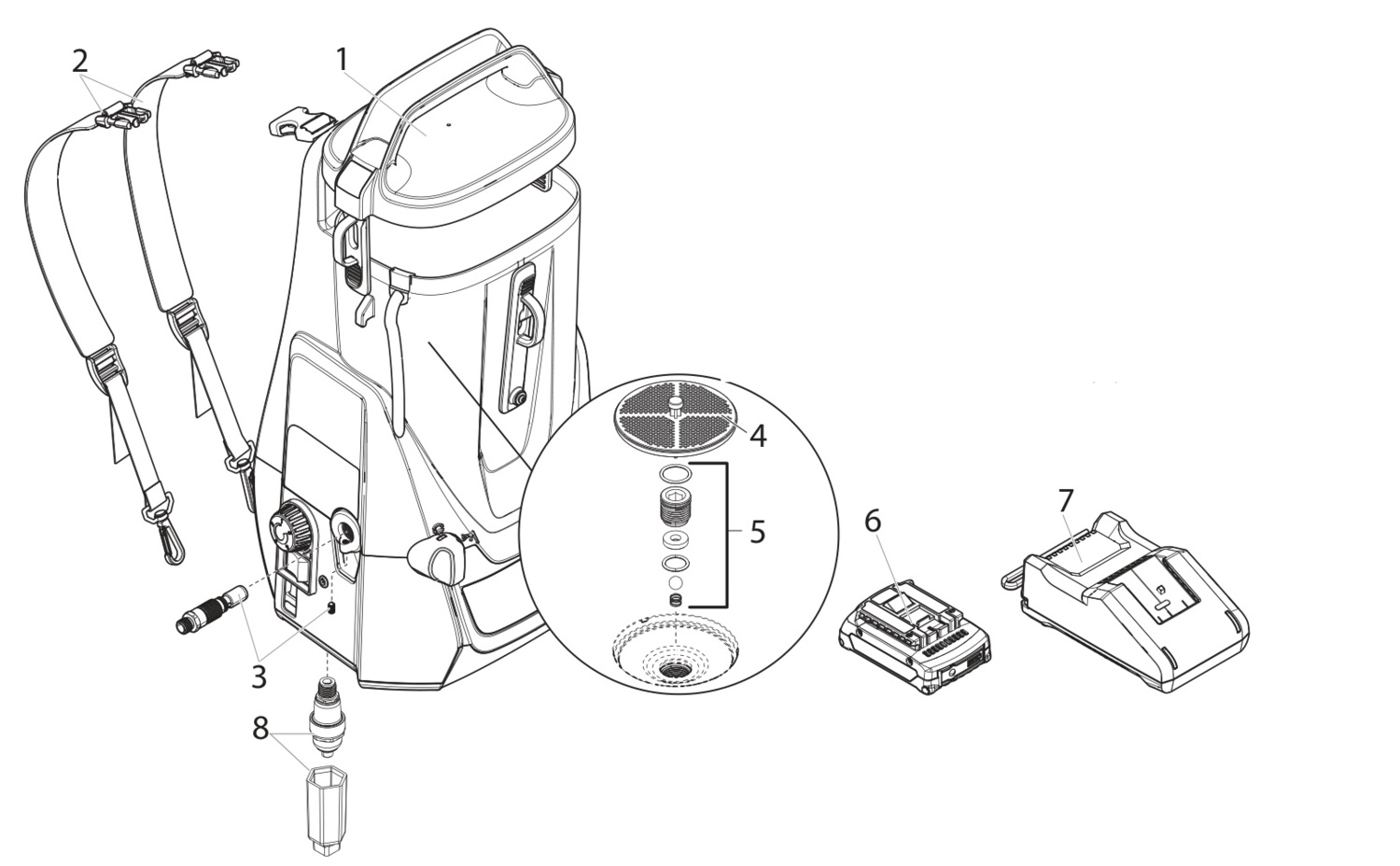

3. На сторінці 40 інструкції нумерація починається окремо для пістолета, апарата й аксесуарів. Уточніть вузол, а не лише цифру позиції.

Версія 2443929 постачається без акумулятора й зарядного пристрою, Kit 2443925 — із ними. Це не різні каталоги механічних деталей. Наявність аксесуара в цьому розділі не означає його включення до кожного комплекту.

Ущільнення A показане на схемі та входить до зазначених комплектів. Пістолет 2450284 за таблицею містить позиції 1 і 6. Для сопел 0517311 / 0517515 магазин використовує артикули 517311 / 517515 без початкового нуля.

Перевірте акумуляторну платформу

Потрібне сумісне живлення Bosch Professional / AMPShare 18V ємністю від 2,0 А·год. Крім акумулятора 2432720 з переліку інструкції, у каталозі є ProCORE18V 4,0 А·год — 2454461. Фактичний час роботи залежить від матеріалу, тиску та режиму використання.

Bosch PBA 18V POWER FOR ALL — інша платформа; такі батареї та зарядні пристрої AL 1810 CV сюди не підбирайте. Для України в таблиці наведено зарядний пристрій EU 2454460. Варіанти UK 2454650 та AUS 2433983 з інструкції не є автоматичною заміною EU.

Клапани 2399767 і 2399783 прямо зазначені для цієї моделі. Не замінюйте їх клапанами інших Control Pro лише за схожою назвою. Комплект демпфера 2465928 включає інструмент за таблицею виробника.

Усі схеми та таблиці в інструкції — EN / PDF сторінка 40.

Сервісний посібник WAGNER 2466101 C, 03/2025. Нумерація сервісних схем відрізняється від інструкції користувача. Після кожної схеми розміщено таблицю додаткових деталей саме до неї; основні змінні деталі дивіться у блоці апарата. Натисніть на зображення для повного розміру.

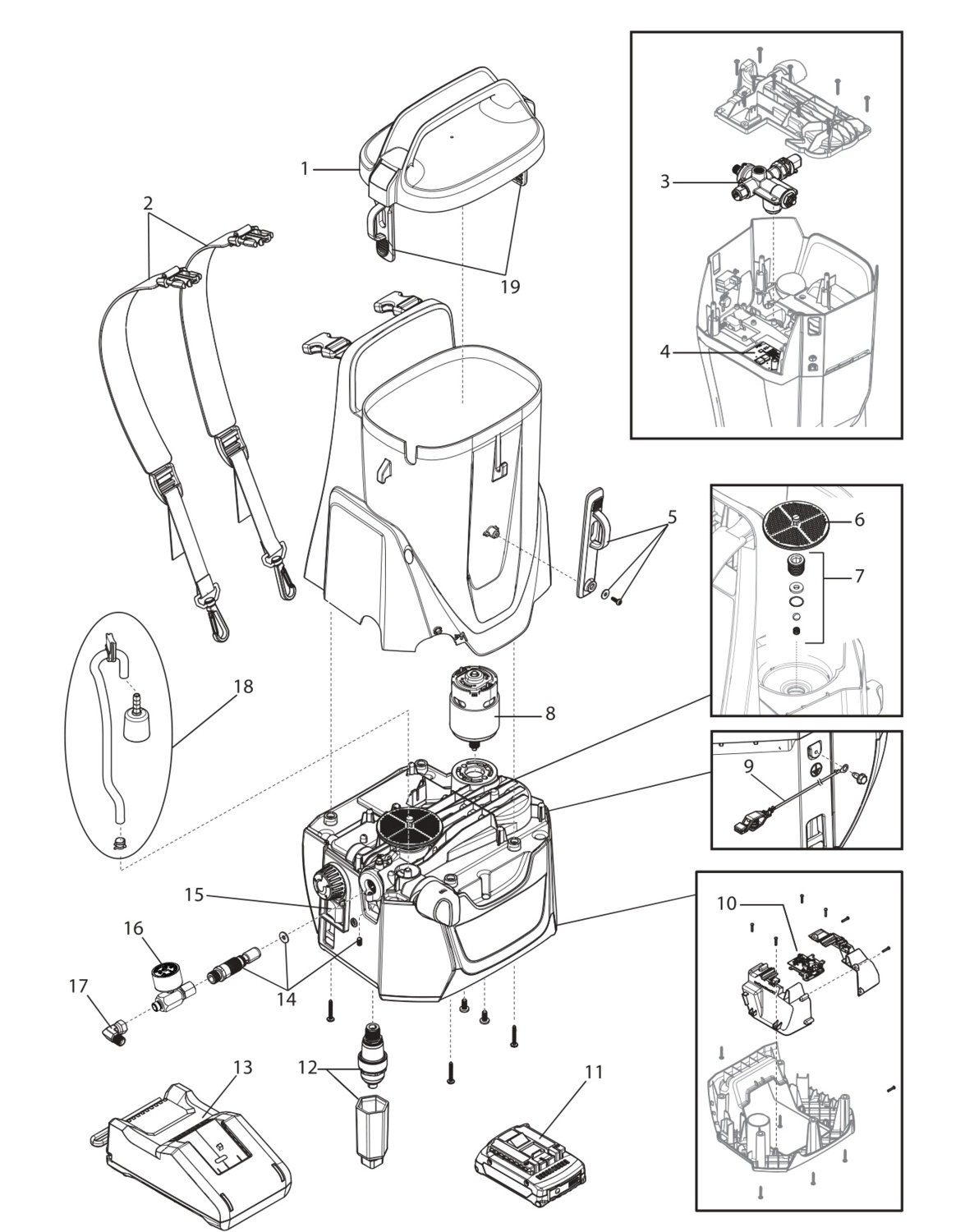

Внутрішні вузли — сервісна схема, сторінка 23

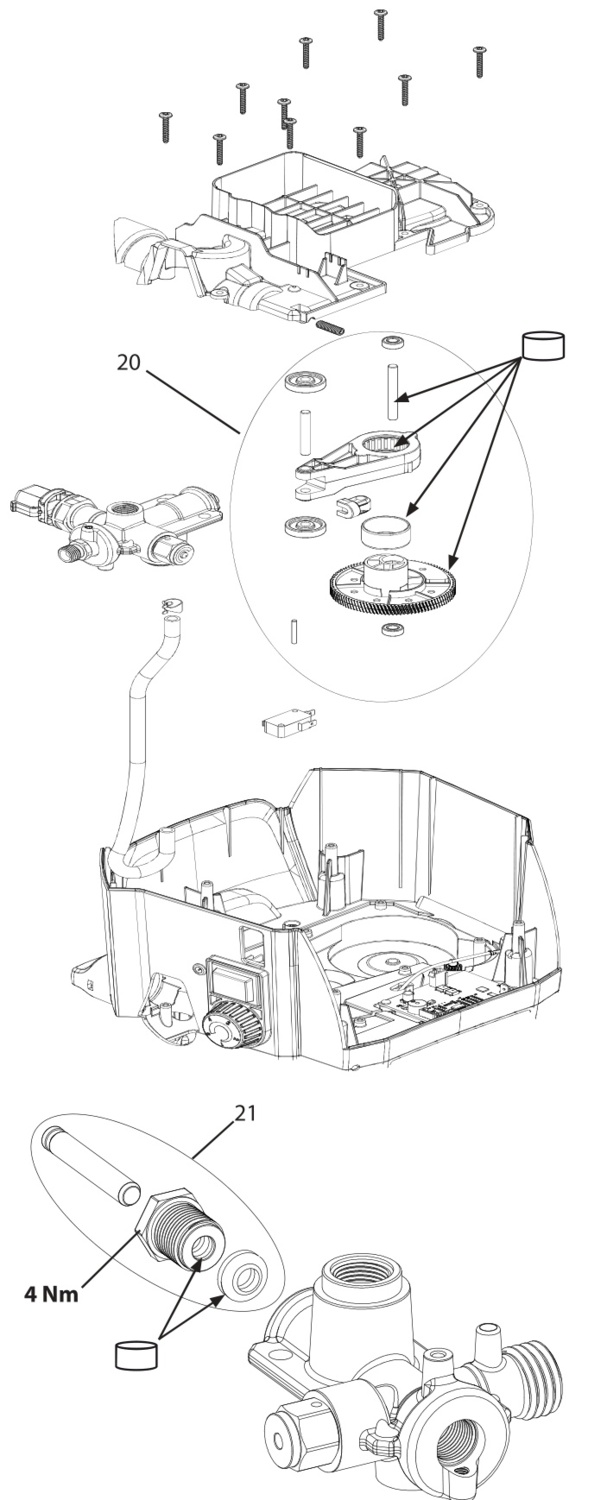

Ексцентрик і поршень — сервісна схема, сторінка 22

Нумерація сервісної схеми 2466101 C відрізняється від наведеної вище схеми інструкції користувача. Для цих додаткових вузлів звіряйте позиції саме за сервісною схемою на сторінках 22–23. Електричні та внутрішні механічні вузли замінює підготовлений сервісний спеціаліст; перед роботами скидають тиск і знімають акумулятор.

Сервісний посібник підтверджує заземлювальний кабель 2466094 для Control Pro 300 Move. Випускний клапан цієї моделі — 2399767 (сервісна позиція 14); клапан SprayPack 2467370 автоматично не замінює його. Манометр і кутовий фітинг на спільному рисунку належать виконанню SprayPack.

У флаєрі наведено ці п’ять сопел і три кольори фільтрів. Пари 311 + червоний та 515 + білий прямо вказані в інструкції; добір 211, 313 і 413 підтверджений виробником для фільтрів T2. Остаточний вибір залежить від фарби й рекомендованого отвору сопла.

Уточнення до оригінальної таблиці. На EN сторінці 40 описи густини матеріалів біля 311 та 515 переплутані. У розділі підготовки EN сторінки 30 і флаєрі: 311 — рідші сумісні матеріали, 515 — густіші інтер’єрні покриття. Максимальний розмір для цього апарата — HEA 515; сопла 517 і 619 не додаємо. Білий фільтр T2 для 515 не замінюйте автоматично жовтим фільтром від іншого пістолета.

Три позиції нижче прямо наведені в розділі аксесуарів інструкції; їх нумерація починається заново.

У комплекті апарата шланг описаний як 7,6 м, а аксесуар 2398073 — як 7,5 м. Це позначення виробника. Загальна довжина шланга не повинна перевищувати 15 м; схему з’єднання й допустиму комбінацію уточніть перед замовленням. Оливу EasyGlide використовуйте для догляду та зберігання за інструкцією, не як добавку до фарби.

Захист робочого місця

• Маскувальна плівка WAGNER Mask It для вікон і дверей, 2,7 × 16 м — 2354314
• Маскувальна плівка WAGNER Mask It для стін і стель, 0,55 × 21 м — 284033
• Маскувальний набір WAGNER Universal Extra — 2363625
• Маскувальний набір WAGNER Universal Extra Premium — 2316444

Приладдя купується окремо. Підбирайте маскування під поверхню, а подовжувач і шланг — під фактичне підключення T2.

• Немає подачі або апарат не набирає тиск: перевірте заряд АКБ, рівень матеріалу, заповнення насоса в PRIME, впускний фільтр і чистоту клапанів.
• Слабкий або нерівний факел: перевірте сопло, відповідний фільтр T2, підготовку матеріалу та налаштування тиску.
• Фільтр пошкоджений або має отвори: замініть його. Впускний і пістолетний фільтри очищуйте після роботи.

Перед розбиранням, заміною сопла, фільтра або клапанів вимкніть насос, виконайте повну процедуру скидання тиску за інструкцією, заблокуйте курок і зніміть акумулятор. Не перевіряйте факел пальцями та не працюйте з пошкодженим шлангом. Електричні вузли й ремонт під тиском доручайте сервісу.

Промивайте систему одразу після використання засобом, сумісним із матеріалом та вимогами WAGNER. Не запускайте насос без рідини довше ніж на 30 секунд. Для дозволених матеріалів із розчинником виконуйте заземлення за інструкцією.

• Звіримо артикул, версію апарата та встановлений пістолет до покупки.
• Допоможемо підібрати пару сопло + фільтр і сумісне живлення AMPShare.
• Власний сервіс: діагностика, ремонт, уточнення комплектності та постачання деталей.

Залиште телефон у формі передзвону. Підготуйте фото шильдика, пістолета T2, потрібного вузла та його позицію у відповідній схемі.
