Запчасти и аксессуары WAGNER FinishControl 4000 18V

1. Проверьте FinishControl 4000 18V на шильдике. Каталог составлен по инструкции 2438039 B, 11/2023. Детали корпуса сетевых FinishControl 3500 или 5000 автоматически не подходят.
2. Определите насадку: FineSpray — коричневая, StandardSpray — жёлтая, WallSpray — белая. Колпачок, головку и иглу подбирайте к фактически установленной насадке.
3. Рисунок 20 относится к аппарату, рисунок 21 — к FineSpray и StandardSpray. Для одинаковых цифр позиций в разных таблицах номера деталей могут отличаться.

В брошюре: FineSpray Kit 2437240, FineSpray Baretool 2437348, StandardSpray Kit 2453688 и StandardSpray Baretool 2453687. Kit и Baretool отличаются комплектацией питания и кейсом; подбор распылительных деталей определяет насадка.

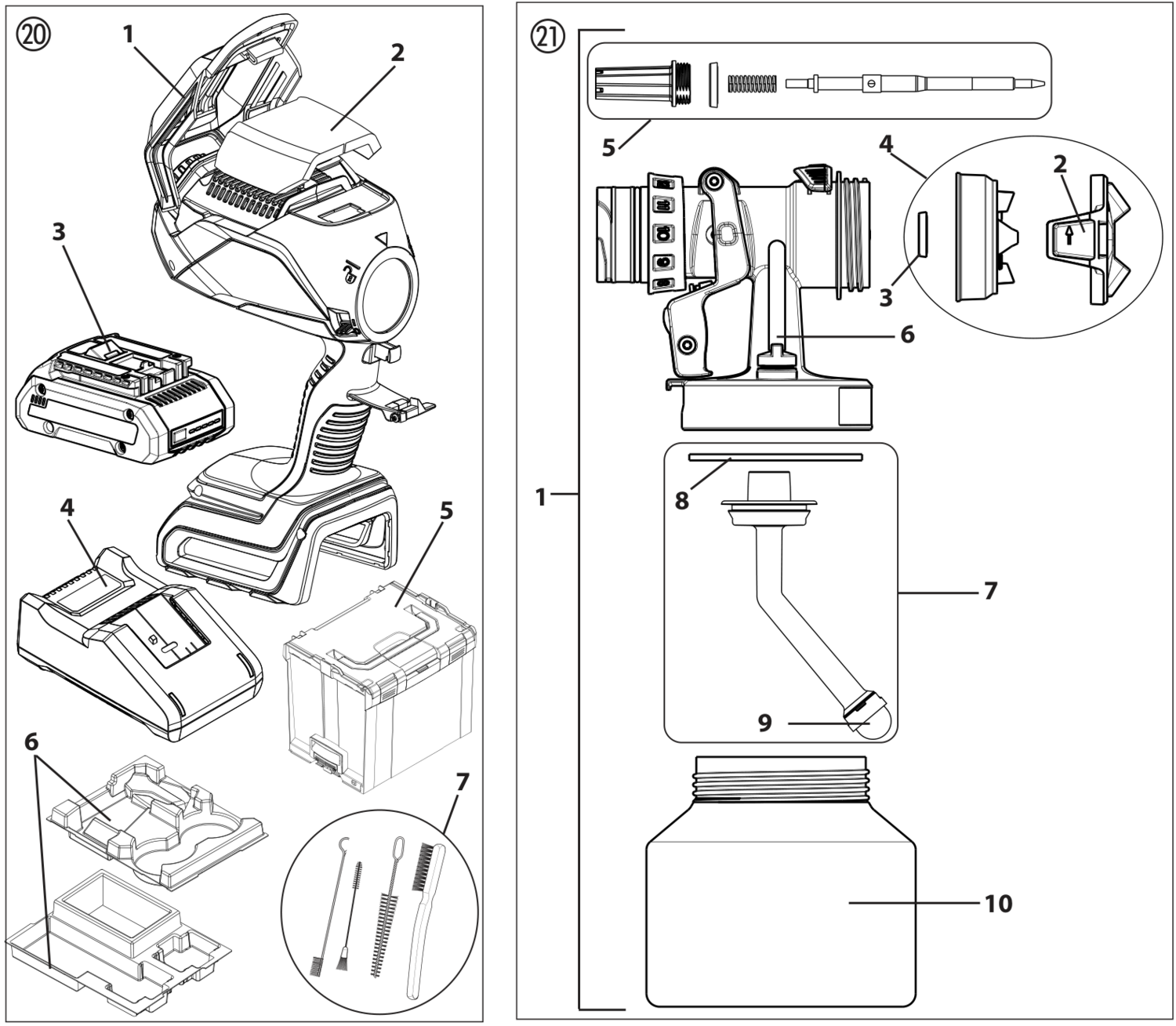

Слева — аппарат и принадлежности, рисунок 20; справа — насадка, рисунок 21. Нажмите на схему для полного размера.

Схемы в инструкции — страница 5 PDF. Таблицы — разделы 16.2–16.4, EN страницы 24–25 (страницы 30–31 PDF). Детали FineSpray и StandardSpray сверяйте по отдельным таблицам ниже.

Аккумулятор — ProCORE18V от 4,0 А·ч. Используйте совместимую платформу Bosch Professional / AMPShare и зарядное устройство GAL 18V-40. PBA 18V POWER FOR ALL и аккумулятор 2,0 А·ч не соответствуют требованиям этой инструкции. Для Украины указан EU 2454460; UK 2454650 имеет другое сетевое исполнение.

2430409 — набор щёток для очистки, как показано на схеме 20 и указано в DE/EN и брошюре. Название «сервисный комплект распылительной головки» в русском перечне инструкции ошибочно. Кейс 2454459 содержит вкладыши позиции 6 — это подтверждают другие языковые таблицы оригинала.

FineSpray имеет иглу 1,8 мм: 2434518; головка — 2434520; колпачки — 2434515. Не подставляйте детали StandardSpray 4,1 мм только из-за похожей формы. Насадка предназначена прежде всего для совместимых низковязких лаков и лазурей.

StandardSpray имеет иглу 4,1 мм: 2434517; головка — 2434513; колпачки — 2434514. Для позиции 9 инструкция приводит тонкий красный и грубый белый фильтры — выбирайте под материал. Сам цвет не означает совместимость с фильтрами Airless или бытовых HVLP.

Раздел 16.1 инструкции и брошюра подтверждают аксессуары ниже. FineSpray 2430385 и StandardSpray 2430386 уже приведены в своих таблицах; здесь сохранена нумерация остальных позиций из раздела аксессуаров.

WallSpray 2430387 предназначена для соответствующих дисперсионных материалов. Детали FineSpray или StandardSpray с рисунка 21 не считайте автоматически её запчастями. Бачок 2324749 имеет объём 1400 мл; 2434525 — 1000 мл. Подбирайте бачок вместе с соответствующей системой всасывания.

Can Adapter 2350692 позволяет устанавливать банки 750 мл размером до Ø102 × 119 мм и 1000 мл до Ø112 × 132 мм. Проверьте фактические размеры банки, а не только указанный объём. Это аксессуар XVLP.

Маскировка рабочей зоны

• Маскировочная плёнка WAGNER Mask It для окон и дверей, 2,7 × 16 м — 2354314
• Маскировочная плёнка WAGNER Mask It для стен и потолков, 0,55 × 21 м — 284033
• Маскировочный набор WAGNER Universal Extra — 2363625
• Маскировочный набор WAGNER Universal Extra Premium — 2316444

Дополнительные принадлежности приобретаются отдельно. Насадку и подготовку материала согласовывайте с документацией WAGNER и производителя покрытия.

• Нет подачи: проверьте сопло, уровень материала, уплотнение бачка, трубку, её фильтр и вентиляционный канал.
• Подтекание или неровный факел: очистите колпачок, сопло и иглу, проверьте уплотнения и правильность сборки своей насадки.
• Краска в вентиляционном шланге: проверьте мембрану и комплект клапана 2434516. Шланг и мембрану не замачивайте в растворителе, только протирайте.
• Красный индикатор воздушного фильтра: замените загрязнённый фильтр. Не работайте без фильтра или с загрязнённым элементом.

Перед разборкой выключите аппарат и снимите аккумулятор. Электрический блок не погружайте в жидкость; отверстия и уплотнения не очищайте металлическими предметами. Очищайте сразу после работы, особенно после двухкомпонентных материалов. Сборку выполняйте точно по разделу 13.1 и рисункам 14–17; уплотнение сопла устанавливают канавкой от насадки. Перед соединением смажьте O-ring совместимой смазкой по инструкции.

• Сверим модель аппарата, тип насадки и номер детали до покупки.
• Поможем подобрать распылительный комплект, фильтр и питание AMPShare.
• Собственный сервисный центр: диагностика, ремонт и уточнение состава комплектов.

Оставьте телефон в форме обратного звонка. Подготовьте фото шильдика FinishControl 4000 18V, цветовой маркировки насадки и старой детали.

• Оригинальная инструкция 2438039 B, 11/2023 (10 языков)
• Брошюра FinishControl 4000 18V (EN)
• WAGNER FinishControl 4000 18V FineSpray
